鏈輪在生活中是比較常見的，它的使用時非常的廣泛，很多地方都可以看到它的身影。今天我們一起來了解鏈輪的形狀和結構吧，具體介紹如下：

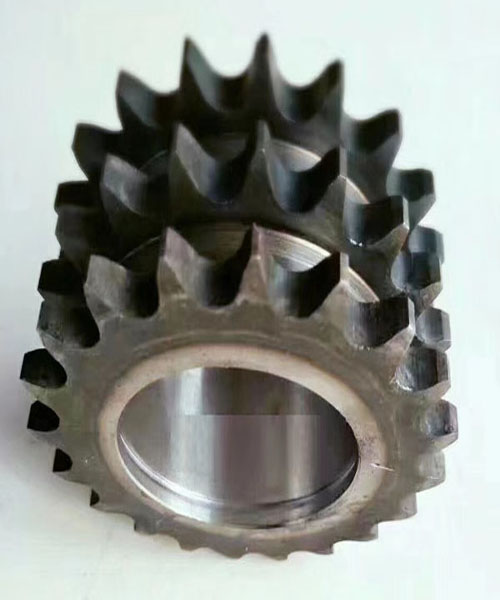

一、整體結構的鏈輪
此種結構通常應用在標準鏈條P=38.1以下的單、雙排，單、雙凸緣鏈輪的加工，可以說是一種比較常見的鏈輪結構。

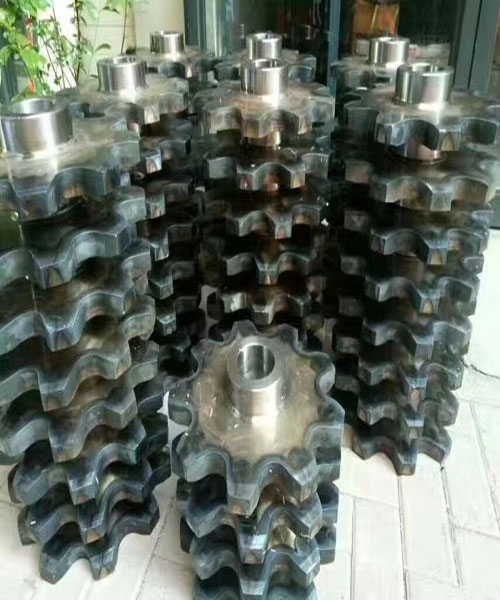

二、焊接結構的鏈輪
此種結構通常這對于中、大規格單、雙凸緣鏈輪的加工比較適用，實際加工的時候.鏈輪的凸緣部分采用棒料車成凸形.而齒圈部分可采用板材切割后加工外徑與軸孔.終將孔一端車出焊接坡口套入凸緣部分進行焊接.從而構成一個整體。
三、鑄造鏈輪
此種結構通常應用在大型鏈輪的加工方面，加工的時候只需要加工齒圈、凸緣兩端面、外徑和內徑及鍵槽等部件.然后再加工齒形。這里的很多組成部件都是通過鑄造工藝制作而成的，但鑄造材料的選用很是關鍵。
四、鍛造鏈輪
這是在受力較大的中、大規格鏈輪生產上常用的方式，不管是單凸緣式或雙凸緣式，一般都鍛成凸形，軸孔留出足夠的加工余量。正是因為如此，這種加工工藝對材料的利用率較低，且成本高，使其推廣應用受到了很大的限制。
